CONDIZIONATORI PER QUADRI ELETTRICI

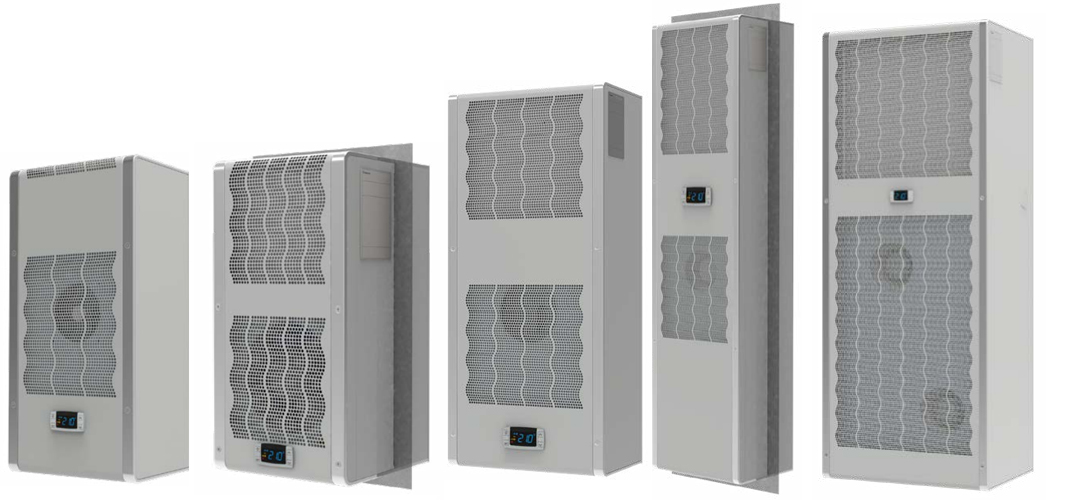

CONDIZIONATORI DA PARETE – PROTHERM INDOOR
Descrizione
La nuova serie Protherm amplia la gamma di modelli in modo da soddisfare qualsiasi esigenza di installazione.
La nuova gamma Protherm garantisce le migliori prestazioni ed una altissima efficienza, pur mantenendo dimensioni compatte e comprende condizionatori per armadi elettrici sia Indoor (CVE) che Outdoor (CVO). Potenze frigorifere da 360 a 5600 W.
Con l’introduzione di nuovi componenti e attraverso alle logiche SEM e SEM2 si ottiene un risparmio energetico fino al 23% rispetto ai modelli precedenti, associato ad un incremento di potenza di raffreddamento del condizionatore.
La nuova gamma Protherm garantisce le migliori prestazioni ed una altissima efficienza, pur mantenendo dimensioni compatte e comprende condizionatori per armadi elettrici sia Indoor (CVE) che Outdoor (CVO). Potenze frigorifere da 360 a 5600 W.
Con l’introduzione di nuovi componenti e attraverso alle logiche SEM e SEM2 si ottiene un risparmio energetico fino al 23% rispetto ai modelli precedenti, associato ad un incremento di potenza di raffreddamento del condizionatore.
Caratteristiche generali
- Capacità frigorifera : 360-5600 W
- CVE (07/15/25)00S disponibilità montaggio semi-incasso
- Scheda elettronica XCB + display
- Funzioni SEM e SEM² (con accessorio)
- Sequencing e Modbus (con accessori dedicati)
- Dissipatore di condensa a partire da CVE11 e su CVE0700S
- Connessioni rapide (versione CE eccetto CVE03)
- Condensatore μchannel (da CVE11 + CVE0700S)
- Contatti allarme generale e comando remoto standard (eccetto CVE03)

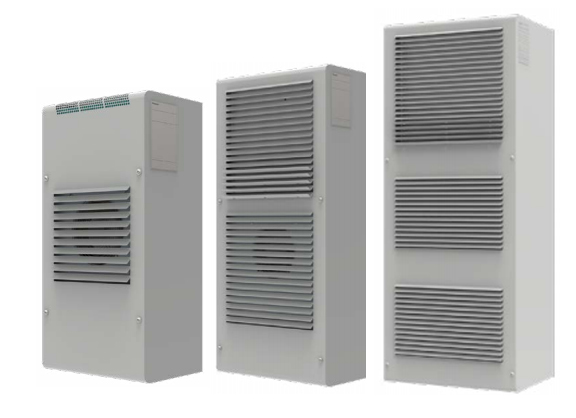

CONDIZIONATORI DA PARETE – PROTHERM OUTDOOR
Descrizione
La nuova serie Protherm amplia la gamma di modelli in modo da soddisfare qualsiasi esigenza di installazione.
La nuova gamma Protherm garantisce le migliori prestazioni ed una altissima efficienza, pur mantenendo dimensioni compatte e comprende condizionatori per armadi elettrici sia Indoor (CVE) che Outdoor (CVO). Potenze frigorifere da 360 a 5600 W.
Con l’introduzione di nuovi componenti e attraverso alle logiche SEM e SEM2 si ottiene un risparmio energetico fino al 23% rispetto ai modelli precedenti, associato ad un incremento di potenza di raffreddamento del condizionatore.
La nuova gamma Protherm garantisce le migliori prestazioni ed una altissima efficienza, pur mantenendo dimensioni compatte e comprende condizionatori per armadi elettrici sia Indoor (CVE) che Outdoor (CVO). Potenze frigorifere da 360 a 5600 W.
Con l’introduzione di nuovi componenti e attraverso alle logiche SEM e SEM2 si ottiene un risparmio energetico fino al 23% rispetto ai modelli precedenti, associato ad un incremento di potenza di raffreddamento del condizionatore.
Caratteristiche generali
- Capacità frigorifera : 500-4000 W
- CVE (07/15/25)00S disponibilità montaggio semi-incasso
- Scheda elettronica XCB + display (accessorio)
- Funzioni SEM e SEM² (con accessorio)
- Sequencing e Modbus (con accessori dedicati)
- Connessioni rapide (versione CE)
- Condensatore μchannel (da CVO11)
- Contatti allarme generale e comando remoto standard
- Funzionamento fino a -40°C ambiente per modelli UL Listed
- Trattamento protettivo sul condensatore di standard per modelli UL Listed

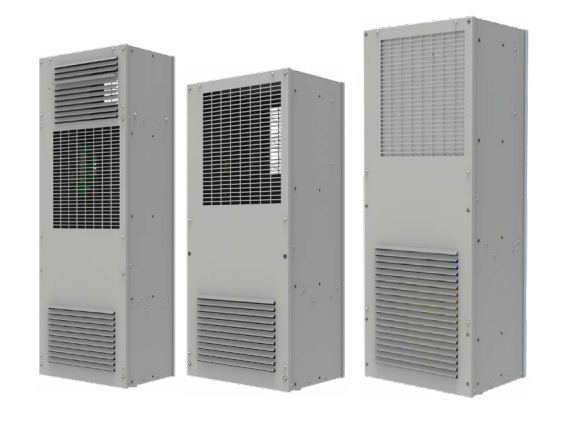

CONDIZIONATORI PREDATOR PER INSTALLAZIONE OUTDOOR
Descrizione
La linea di condizionatori Predator Evolution comprende una gamma completa di condizionatori per shelter per telecomunicazioni e altri tipi di Outdoor Cabinet.
La linea Predator Evolution comprende sia la versione alimentata a Corrente Alternata, che la versione a 48VDC.
La versione a 48VDC è particolarmente adatta all’utilizzo in shelter alimentati con fonti di energia rinnovabile, come l’energia solare, eolica, etc, o per switch cabinet alimentati da batterie di backup.
L’alimentazione a Corrente Continua non necessita infatti dell’utilizzo di un inverter. Inoltre entrambe le versioni (AC e DC) possono avere il sistema di Free Cooling, che consente un ulteriore riduzione dei costi energetici.
La linea Predator Evolution comprende sia la versione alimentata a Corrente Alternata, che la versione a 48VDC.
La versione a 48VDC è particolarmente adatta all’utilizzo in shelter alimentati con fonti di energia rinnovabile, come l’energia solare, eolica, etc, o per switch cabinet alimentati da batterie di backup.
L’alimentazione a Corrente Continua non necessita infatti dell’utilizzo di un inverter. Inoltre entrambe le versioni (AC e DC) possono avere il sistema di Free Cooling, che consente un ulteriore riduzione dei costi energetici.
Caratteristiche generali
- Installazione all’interno, all’esterno del cabinet e a semincasso
- Capacità frigorifera 1000/2000W
- Funzionamento fino a +60°C (ambiente)
- Configurazioni possibili:
- senza Free Cooling
- con Free Cooling senza ventilazione di emergenza
- con Free Cooling e ventilatori di emergenza a 48VDC

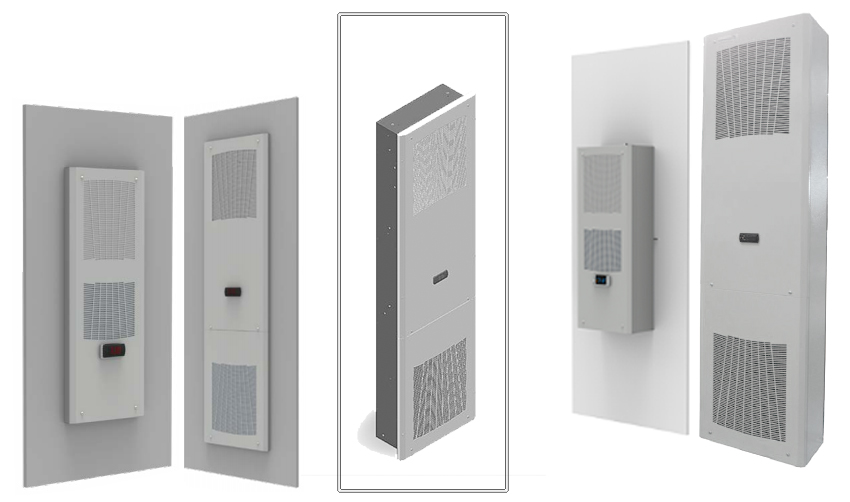

CONDIZIONATORI SLIM IN – INDOOR
Descrizione
I nuovi Slim In, con rese frigorifere da 500 a 3000 W, hanno un design innovativo, che garantisce comunque la piena compatibilità con i precedenti modelli Slim In.
Le unità Slim-In, tramite il montaggio di apposite staffe con “forma ad L”, possono essere configurate per il montaggio esterno (Slim version).
Le batterie di condensazione micro-channel in alluminio assicurano altissimi livelli di efficienza su spessori molto ridotti e perdite di carico contenute (Modelli EVE14-20-30).
Le unità Slim-In, tramite il montaggio di apposite staffe con “forma ad L”, possono essere configurate per il montaggio esterno (Slim version).
Le batterie di condensazione micro-channel in alluminio assicurano altissimi livelli di efficienza su spessori molto ridotti e perdite di carico contenute (Modelli EVE14-20-30).
Caratteristiche generali
- Progettati per installazione a incasso totale
- Capacità frigorifere: 500-3000 W
- Termostato digitale ECB
- Connessioni Rapide (Versione CE)
- Filtro Integrato
- Condensatore µchannel (da EVE14) per funzionamento corretto anche senza utilizzo del filtro (salvo condizioni di lavoro gravose)
- Dissipatore di condensa dal modello EVE14
- Modulo controllo fasi sui modelli trifase (EVE20A3/U3-EVE30U3)
- Contatti allarme generale e comando remoto forniti come standard
- Installazione esterna (con accessorio fornito separatamente)
- Installazione semi-incasso per EVE14-20-30 (con accessorio fornito separatamente)

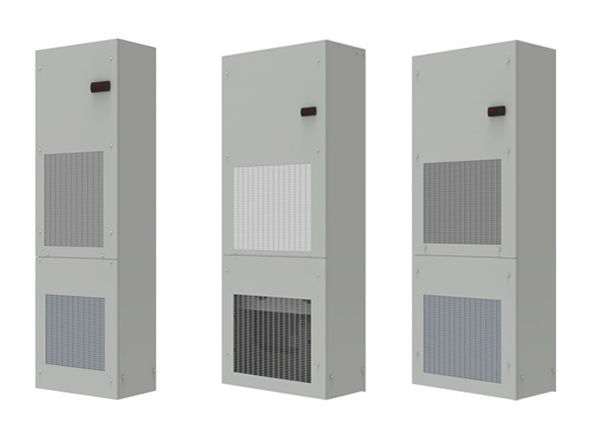

CONDIZIONATORI PER ARMADI MODULARI MODULE – INDOOR
Descrizione
Le unità Module sono la migliore soluzione tecnica ed economica per il raffreddamento di lunghe file di armadi elettrici, nel caso in cui siano richieste grandi capacità di raffreddamento.
La potenza frigorifera va da 5800W a 10000W.
Le unità Module possono essere installate sul lato della fila di armadi, per ottenere una buona integrazione estetica. L’ingresso dell’aria lato armadio può essere sia sul fianco che sulla parte superiore del condizionatore, in questo caso è necessaria la presenza di un condotto sopra la batteria di armadi.
La potenza frigorifera va da 5800W a 10000W.
Le unità Module possono essere installate sul lato della fila di armadi, per ottenere una buona integrazione estetica. L’ingresso dell’aria lato armadio può essere sia sul fianco che sulla parte superiore del condizionatore, in questo caso è necessaria la presenza di un condotto sopra la batteria di armadi.
Caratteristiche generali
- Condizionatori per armadi modulari
- Capacità frigorifere: 5800-10000 W
- Termostato digitale ECB
- Contatti allarme generale e comando remoto forniti come standard
CONDIZIONATORI PER CABINE ELETTRICHE
Unità di condizionamento di precisione per installazione flessibile
Lo SplitAir 3 è il modello che consente risparmio di energia e spazio per il raffreddamento affidabile dei container. L’unità consiste in unità esterna ed interna, quest’ultima installabile a muro o a soffitto, ideale per spazi ristretti.
APPLICAZIONI
- Shelter cooling
- Data Center modulari
- Free Cooling Diretto
- Per l’uso nelle telecomunicazioni, infrastrutture

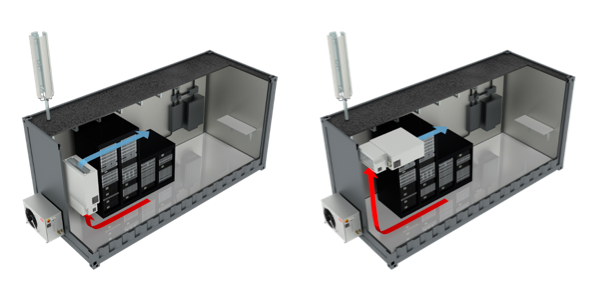

FLESSIBILITÀ GRAZIE ALLA CONDUZIONE VARIABILE DELL’ARIA
Grazie al flusso d’aria regolabile lato frontale o inferiore, le unità indoor sono adatta all’installazione a muro o a soffitto.
Caratteristiche
- Testato in fabbrica, riempito con refrigerante e pronto a funzionare già dal primo giorno.
- Disponibile con compressore EC
- Modulo Free Cooling opzionale
- Controllo della pressione di condensazione
- Condizioni esterne: -20/+50°C inverno/estate
- Restart automatico in caso di interruzione di corrente
- Monitoraggio del filtro
- Manutenzione e installazione facili
- Filtro dell’aria G3
- Refrigerante R407C
Applicazioni per Minispace
Il C2020 consiste in un controller e un terminale operatore opzionale. Il controller gestisce tutte le funzioni dell’unità SplitAir 3 mentre il terminale operatore, costituito da una tastiera e da un lcd, mostra i più importanti stati di funzionamento e allarmi.
Sequencing
- Il C2020 consente di configurare fino a 10 unità in un singolo sistema di condizionamento. Se una singola unità cessa di funzionare o aumenta il carico di calore, l’unità standby è attivata per supporto
- I periodi di funzionamento di tutte le unità collegate sono comparati per assicurare che ognuna venga usata allo stesso modo
Night mode
- Limitazione temporizzata della velocità del ventilatore di condensatore ed evaporatore per funzionamento silenzioso
- Modalità d risparmio energetico
- La velocità (regolabile) del ventilatore è automaticamente ridotta quando non si richiede né raffreddamento né riscaldamento
Monitoraggio e allarmi
- Via sistemi BMSs (Modbus onboard, ulteriori protocolli via WIB 1000)
- Nove contatti potenzialmente disponbili: gli allarmi possono essere assegnati in priorità alta o bassa
- Via modem GSM (CompTrol SMS)
Configurazione e aggiornamento software facili
- Configurazione centrale delle unità da laptop
- Chiavi hardware per aggiornare e scaricare software senza laptop e/o per copiare la configurazione su altre unità
- Gestione degli allarmi di alta pressione
- Al fine di evitare inutili richieste di servizio, gli allarmi di alta pressione sono inizialmente cancellati tre volte automaticamente. Quindi, dopo il quarto messaggio, l’allarme deve essere cancellato manualmente dopo quattro ore
WIB 1000
WIB 1000 è l’interfaccia all-in-one per lo scambio dati e monitoraggio.
- Recupero continuo dei dati da parte del controller
- Interfaccia ethernet
- Facile collegamento ai sistemi di building management esistenti
- HTTP e SNMP simultanei
- Configurazoine da laptop facile e veloce
- Compatibile con i più comuni sistemi BMS
- Comunicazione via SNMP e protocolli IP HTTP
CONDIZIONATORI PER CABINE OPERATORE
Sviluppati per vestire le applicazioni più esigenti dell’industria, in diverse tipologie costruttive per impieghi gravosi. Garantiscono performance ed affidabilità sottoposti a temperature estreme, forti vibrazioni, alte concentrazioni di polveri o atmosfere aggressive. Particolare attenzione al comfort dell’utilizzatore ed alla semplicità della manutenzione.

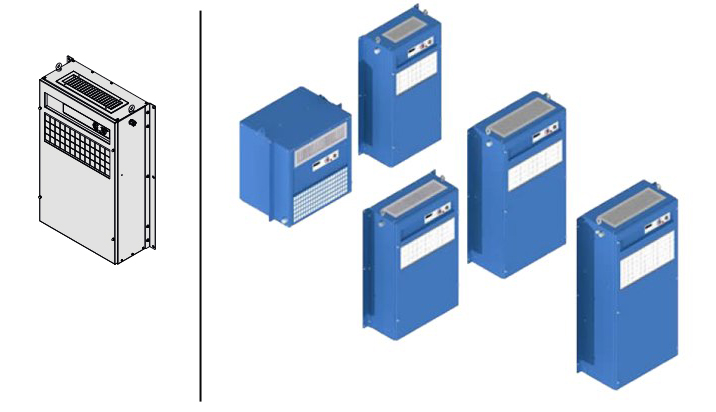

SERIE CBG PER CABINE OPERATORE E PALCHI DI MANOVRA
Descrizione
I condizionatori delle serie CBG sono stati sviluppati in un costruttivo compatto, idonei per la climatizzazione di cabine operatore, sale elettriche e container. Trovano applicazione su postazioni mobili come gru e palchi di manovra situati in ambienti con atmosfere polverose, aggressive ed a temperatura elevata. L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.
Costruzione
Struttura monoblocco compatta con sviluppo verticale, predisposta per installazione a parete carpenteria autoportante in lamiera di grosso spessore, verniciata a polvere RAL 5010 bucciato facile accesso alle parti interne attraverso pannelli frontali rimovibili golfari di sollevamento per una facile movimentazione scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore e spaziatura antipolvere.
Circuito frigorifero
Condensazione ad aria forzata fluido refrigerante HFC a basso impatto ambientale:
- mod. CBG 18: R407C
- mod. CBG 20 – 100: R134a compressore montato su supporti antivibranti
- mod. CBG 18 - 62: compressore ermetico
- mod. CBG 100: compressore SCROLL® Circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione; tubazioni realizzate con particolare conformazione adatta ad operare su postazioni mobili molto sollecitate.
Impianto elettrico
Quadro elettrico a bordo dell’unità con facile accesso alle sue parti elettriche, pre-cablato, avente al suo interno tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità consolle elettromeccanica per la gestione delle funzioni di raffreddamento e riscaldamento, con selettore estate/ inverno, posto sul lato aria ricircolo segnali standard: allarme generale, allarme alta temperatura.
Ventilazione
Ventilatori di ricircolo centrifughi ad elevata prevalenza con doppia velocità (eccetto CBG 18-20-100) ventilatori di condensazione assiali, con controllo di condensazione filtro in media sintetico lato di ricircolo, lavabile e rigenerabile possibilità di canalizzazione mandata aria di ricircolo (a partire da CBG 30).
INSTALLAZIONE IN APPOGGIO
INSTALLAZIONE AD INCASSO
